Цифровые
ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
|
Щитовые приборы постоянного тока с цифровым и дискретно-аналоговым
отсчетным устройством К12А.
|
Назначение:

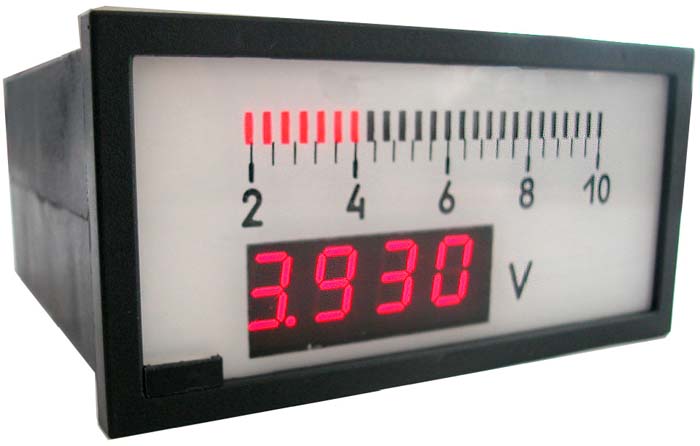

Амперметр цифровой постоянного тока К12А
Щитовые приборы постоянного тока с цифровым и дискретно-аналоговым
отсчетным устройством К12А.
Щитовые цифровые приборы для
эксплуатации в условиях атомных станций
К12А
Предназначен
для измерения силы тока или напряжения в электрических цепях постоянного тока и
отображения результата измерения на цифровом и дискретно - аналоговом отсчетных
устройствах. Дискретно - аналоговое отсчетное устройство (ОУ) представляет собой
светящийся столбик, состоящий из включенных друг за другом светодиодных
индикаторов. Применяются для работы в составе технических средств атомных
электростанций (ТС АС), а также в других отраслях промышленности. Приборы
предусматривают возможность выбора вида входного сигнала (ток или напряжение) и
диапазона измерения входного сигнала.
|
Данный тип прибора
К12А. |
Рабочие условия эксплуатации: |
 |
 |
температура окружающего воздуха |
от + 1 °С до + 50°С |
|
относительная влажность воздуха, не более |
98 % при + 35°С |
|
степень защиты по передней панели |
IP 20 |
|
приборы являются виброустойчивыми и сейсмостойкими |
|
|
количество светодиодных индикаторов дискретно-аналогового ОУ, шт |
30 |
|
питание приборов |
(24 ± 4)В |
|
потребляемая мощность, не более |
1,5Вт |
|
количество цифровых индикаторов |
4 |
|
высота знака, мм. |
10мм |
|
Цвет передней рамки
и лицевой панели |
белый, серый, черный |
|
Цвет
цифровых индикаторов |
зеленый, красный , желтый |
|
Цвет
дискретно-аналогового ОУ |
красный, зеленый, желтый |
Особенности:
- предусмотрена
возможность изменения единиц измерения на передней панели по
дискретно-аналоговому ОУ
- установка зон
сигнализации на дискретно-аналоговом ОУ
- световая сигнализация о превышении конечного значения диапазона
показаний на 8% и об обрыве входной цепи
(для диапазонов входного сигнала 2 - 10В и 4 - 20мА);
- защита от превышения напряжения питания до 36В, от смены
полярности напряжения питания, смены полярности входного сигнала.
|
Конструктивное |
Габаритные размеры, мм,
не более |
Масса, кг, |
|
исполнение |
по рамке |
по корпусу |
не более |
|
К12А.Г (горизонт.) |
50×100×5 |
45,8×95,8×100 |
0,6 |
|
К12А.В (вертикал.) |
100×50×5 |
95,8×45,8×100 |
0,6 |
|
Максимальный диапазон
показаний на цифровом ОУ |
Диапазон измерений входного сигнала |
Основная приведенная
погрешность, % |
|
от -999 до 9999 |
0 - 75мВ;
0 - 200мВ |
±0,2 – по цифровому
индикатору;
±2,5 – по
дискретно-аналоговому ОУ |
|
0 - 1В; 0 - 10В;
2 - 10В |
±0,1 – по цифровому
индикатору;
±2,5 – по
дискретно-аналоговому ОУ |
|
0 - 5мА; 0 - 20мА;
4 - 20мА |
±0,1 – по цифровому
индикатору;
±2,5 – по
дискретно-аналоговому ОУ |
Пример записи при заказе:
«Амперметр
цифровой
К12А.В – 0...5 мА – минус
20.00...плюс 50.00 – °С – Б – Ч – К, ТУ 25 7504.199 2007.
Амперметр
цифровой
К12А.Г,
имеющего следующие характеристики: вертикальное исполнение, диапазон входного
сигнала от 0 до 5 мА, диапазон показаний от минус 20 до плюс 50, единица
измерения – °С,
цвет лицевой панели – белый, цвет передней рамки – черный, цвет цифровых
индикаторов – красный, ТУ 25-7504.199-2007
»
«Миллиамперметр
К12А.Г
– 4...20 мА – минус 20.00...плюс
50.00 – °С – Б – Ч – К, ТУ 25 7504.199 2007.
Миллиамперметр
К12А.В,
имеющего следующие характеристики: горизонтальное
исполнение, диапазон входного сигнала от 4 до
20 мА, диапазон показаний от минус 20 до плюс 50, единица
измерения – °С,
цвет лицевой панели – белый, цвет передней рамки – черный, цвет цифровых
индикаторов – красный, ТУ 25-7504.199-2007»

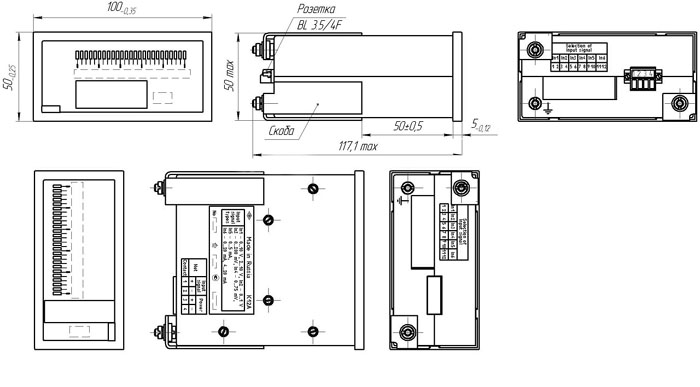

Габаритные и установочные размеры К12А:
К12А.Г, К12А.В.
|
Конструктивное |
Габаритные размеры, мм,
не более |
Масса, кг, |
|
исполнение |
по рамке |
по корпусу |
не более |
|
К12А.Г (горизонт.) |
50×100×5 |
45,8×95,8×100 |
0,6 |
|
К12А.В (вертикал.) |
100×50×5 |
95,8×45,8×100 |
0,6 |
|
Выбор Шунт
Пример записи при заказе:
«Амперметр
цифровой
К12А.Г – 0...5 мА – минус 20.00...плюс 50.00 – °С – Б – Ч – К, ТУ
25 7504.199 2007.
Амперметр
цифровой
К12А.Г,
имеющего следующие характеристики: горизонтальное исполнение, диапазон входного
сигнала от 0 до 5 мА, диапазон показаний от минус 20 до плюс 50, единица
измерения – °С,
цвет лицевой панели – белый, цвет передней рамки – черный, цвет цифровых
индикаторов – красный, ТУ 25-7504.199-2007
»
«Миллиамперметр
К12А.В
– 4...20 мА – минус 20.00...плюс
50.00 – °С – Б – Ч – К, ТУ 25 7504.199 2007.
Миллиамперметр
К12А.В,
имеющего следующие характеристики: вертикальное
исполнение, диапазон входного сигнала от 4 до
20 мА, диапазон показаний от минус 20 до плюс 50, единица
измерения – °С,
цвет лицевой панели – белый, цвет передней рамки – черный, цвет цифровых
индикаторов – красный, ТУ 25-7504.199-2007»
|
|
